ДИНАМОМЕТРИЧЕСКИЙ СТЕНД ДЛЯ ТЕСТИРОВАНИЯ АМОРТИЗАТОРОВ
Амортизаторный диностенд предназначен для тестирования, диагностики и снятия характеристик гидравлических амортизаторов и амортизационных стоек. Стенд позволяет проводить испытания в широком диапазоне нагрузок и скоростей. Применяется для тестирования и регулировки амортизаторов мотоциклов, мопедов, скутеров, квадроциклов, снегоходов и легковых автомобилей.

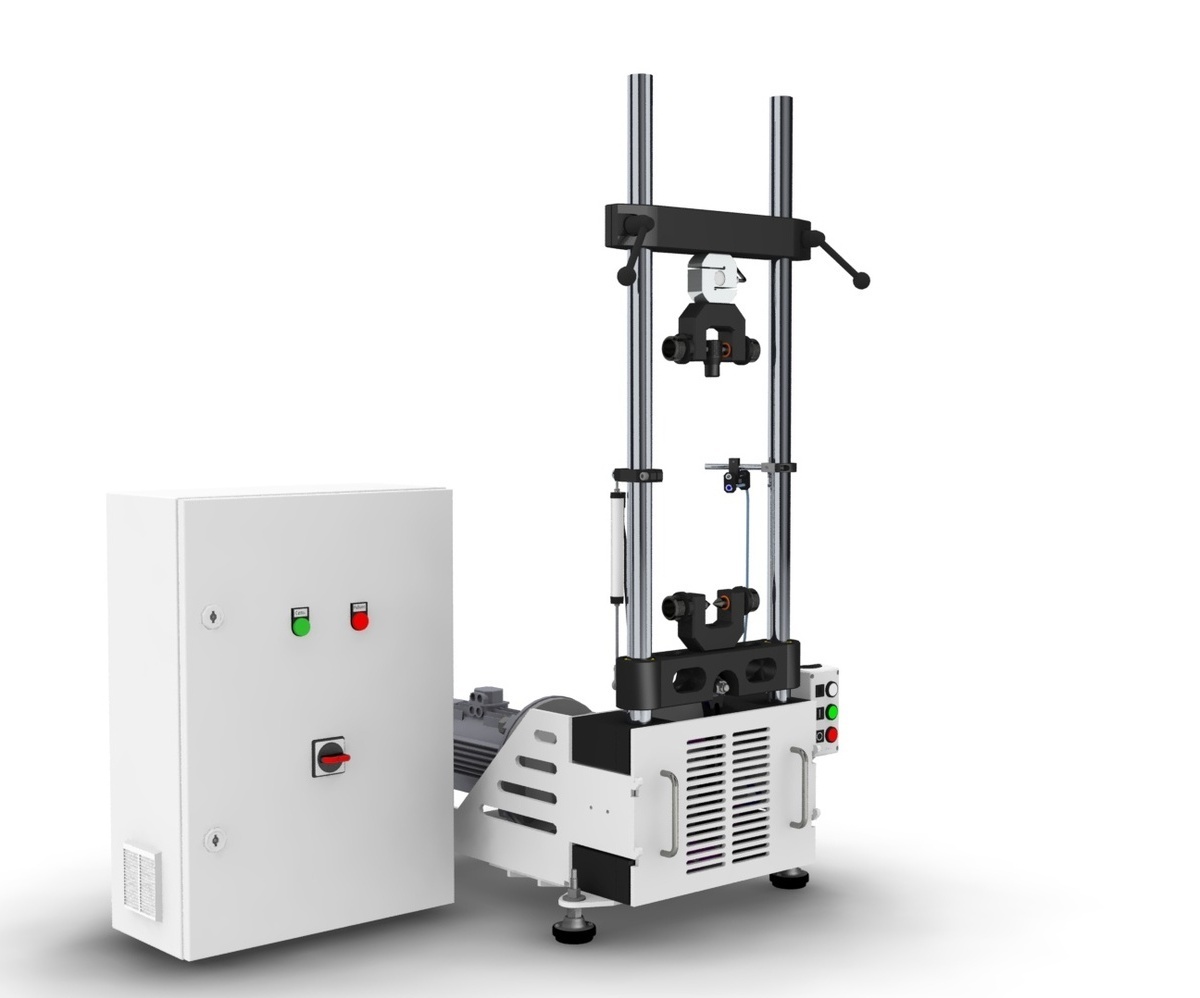

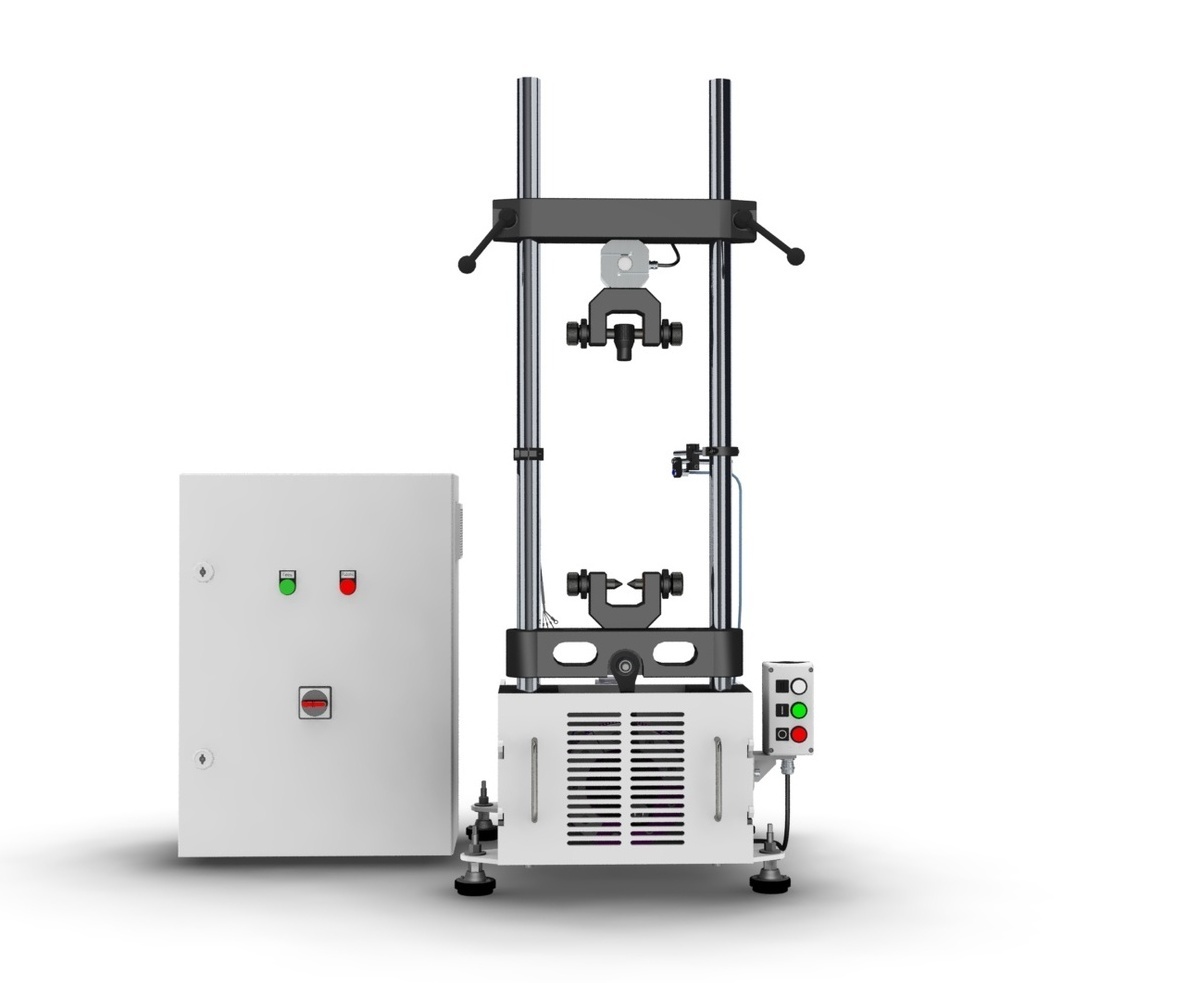

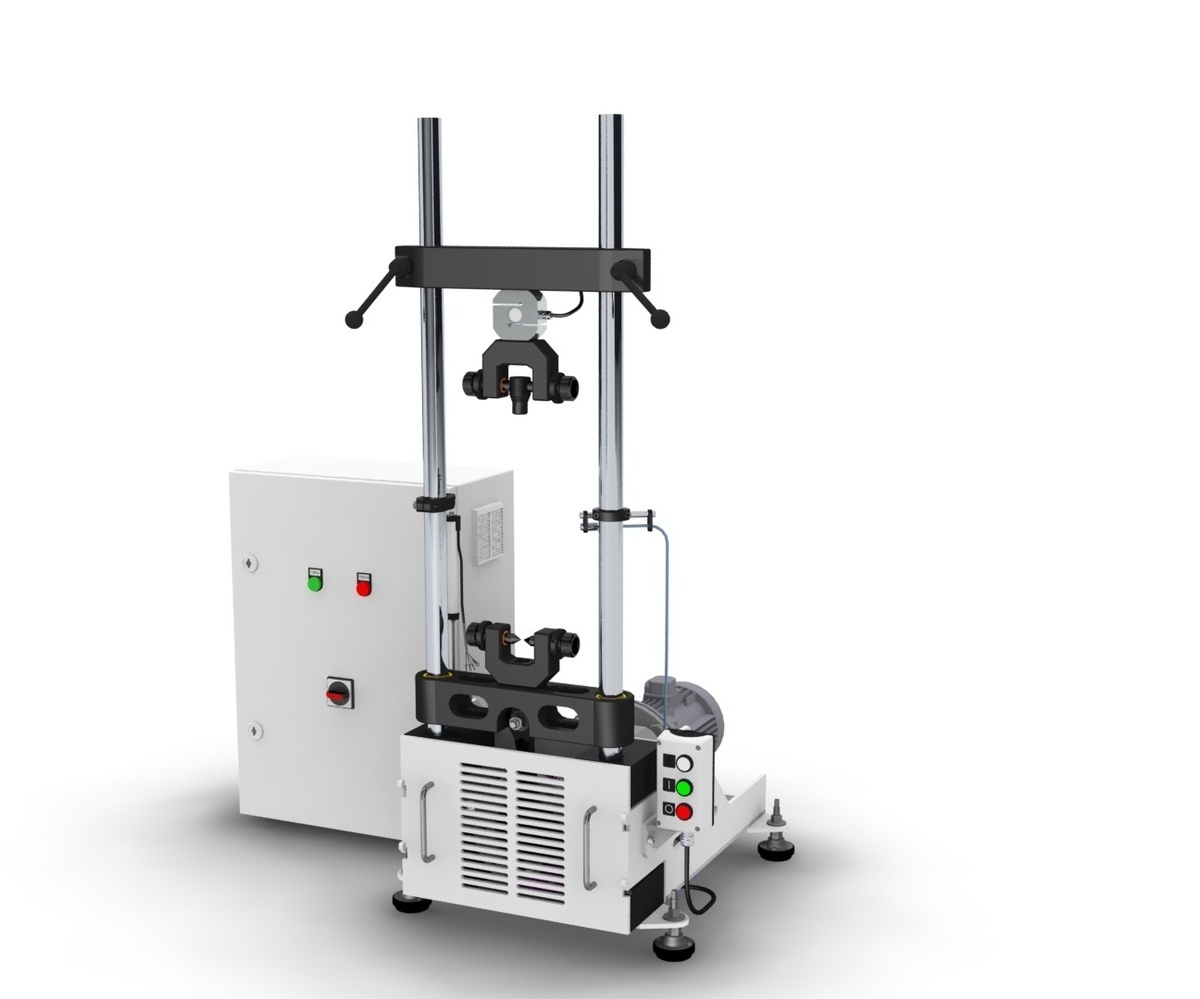

Динамометрический стенд для тестирования амортизаторов (диностенд).
МодельDynoLab Shock Dyno 1000 V220
Диностенд предназначен для сервисов по ремонту и тюнингу гидравлических амортизаторов, мастерских, спортивных команд и магазинов. Диностенд позволяет измерять характеристики амортизаторов в клапанном и дроссельном режимах, проводить температурные испытания, исследовать работу клапанов и влияние регулировок. Стенд оснащен полностью цифровой системой измерений. Система управления с векторным частотным преобразователем позволяет контролировать частоту колебаний амортизатора, что обеспечивает прекрасную повторяемость результатов замеров.
Мощное и простое в освоении программное обеспечение позволяет освоить работу со стендом в короткие сроки.
Особенности диностенда
Стенд предназначен для питания от бытовой однофазной сети 220B
Добавлены функции безопасности и ключевой доступ включения питания
Редуктор и силовая электроника оптимизированы на работу в однофазной сети ограниченной мощности
Большое внимание уделено вопросам электромагнитной совместимости
- Цифровое управление частотой колебаний амортизатора
- Цифровой блок сбора данных (DAQ) с выводом результатов на персональный компьютер.
- Широкий допустимый диапазон скоростей хода штока амортизатора.
- Возможность тестирования амортизаторов разных типов при помощи соответствующих адаптеров.
- Компактная конструкция допускает разборку и легкую транспортировку стенда по частям.
Основные характеристики
Габаритные размеры шасси:
Высота - 1365 мм
Ширина - 570 мм
Глубина - 815 мм
Габаритные размеры силового шкафа управления:
Высота - 700мм
Ширина - 500 мм
Глубина - 250мм
Масса шасси стенда: 152кг
Питание электропривода - 220В
Мощность привода - 2,2 кВт (3 л.с)
Питание DAQ - 220В
Воспроизводимая частота колебаний - от 0 до 6 Гц
Номинальная частота колебаний - 3 Гц
Ход штока амортизатора - от 10 до 100мм
Тензодатчик нагрузки - 1000 кг*
* Возможна установка датчика с другим рабочим диапазоном
Класс точности тензодатчика - C3
Каналов термодатчиков (Тип K): 1
